في اختبار البطارية، يعمل جهاز أخذ عينات درجة حرارة البطارية كقنوات مساعدة AUX لتوفير مدخلات مساعدة لدرجة الحرارة إلى جهاز تدوير البطارية لمراقبة درجة حرارة البطارية في الوقت الفعلي.
ماركة:
WinAckنموذج:
WA-BTS-AUX-TBعدد قنوات الاختبار:
8CH/SET:
-100℃~+100℃ Accuracy: ±1℃ or ±0.1℃ or ±0.5℃ Sensor: K-type thermocouple or NTC or PT100 thermal resistorتفاصيل المنتج
عينات درجة حرارة البطارية
قنوات مساعدة AUX لدراجة البطارية
نظرة عامة على المنتج:
جهاز أخذ عينات درجة حرارة البطارية هو جهاز مساعد للحصول على درجة الحرارة لدورات البطاريات من سلسلة DB ودورات البطاريات من سلسلة RB. واستخدم نفس برنامج التشغيل المستخدم في دورة البطارية.
بعد الاتصال بدائرة البطارية والكمبيوتر عبر مفتاح Ethernet، يمكن لجهاز أخذ عينات درجة حرارة البطارية مراقبة درجة حرارة البطارية في الوقت الفعلي، والتي سيتم تسجيلها مع بيانات الاختبار ويمكن استخدامها كحالة متغيرة للاختبار.
نطاق التطبيق:
في اختبار البطارية، يعمل جهاز أخذ عينات درجة حرارة البطارية كقنوات مساعدة AUX لتوفير مدخلات درجة حرارة مساعدة لدورات البطاريات من سلسلة DB ودورات البطاريات من سلسلة RB. إنه نظام لمراقبة درجة حرارة البطارية في الوقت الفعلي، ولا يمكنه تقييم أداء البطارية بمزيد من التفاصيل فحسب، بل يوفر أيضًا حماية لدرجة الحرارة لاختبار البطارية.
المواصفات الفنية لـقنوات AUX المساعدة
|
اسم المنتج |
عينات درجة حرارة البطارية |
|
|
نموذج المنتج |
نموذج 1 |
WA-BTS-AUX-TB-K |
|
نموذج 2 |
WA-BTS-AUX-TB-NTC |
|
|
نموذج 3 |
WA-BTS-AUX-TB-PT100 |
|
|
جهد إدخال التيار المتردد (قابل للتخصيص) |
مرحلة واحدة 220VAC ± 10٪ / 50 هرتز |
|
|
القوة |
300 واط |
|
|
لا. القنوات |
8 قنوات/خزانة |
|
|
مستشعر درجة الحرارة |
النموذج 1: مزدوج حراري من النوع K |
|
|
الموديل 2: إن تي سي |
||
|
النموذج 3: المقاوم الحراري PT100 |
||
|
نطاق درجة الحرارة |
مزدوجة حرارية من النوع K: -100 â~+800 â |
|
|
NTC: -100â~+327â |
||
|
PT100 المقاوم الحراري: -100â~+800â |
||
دقة درجة الحرارة |
مزدوجة حرارية من النوع K: ±1 |
|
|
إن تي سي: ±0.1 |
||
|
المقاوم الحراري PT100: ±0.5â |
||
|
دقة درجة الحرارة |
مزدوج حراري من النوع K: 0.01 â |
|
|
إن تي سي: 0.01â |
||
|
المقاوم الحراري PT100: 0.01â |
||
|
تردد تسجيل البيانات |
1ث |
|
|
واجهة الاتصال |
إيثرنت |
|
|
نظام تشغيل الكمبيوتر |
مايكروسوفت ويندوز |
|
|
اختبار إخراج البيانات |
أكسل وPDF |
|
|
طريقة التبريد |
تبريد الهواء القسري |
|
|
ضوضاء الآلة |
≥50 ديسيبل |
|
|
درجة حرارة التشغيل |
0âï½40« |
|
|
درجة حرارة التخزين |
-10âï½50â |
|
|
الرطوبة النسبية في بيئة العمل |
≥70% رطوبة نسبية (بدون تكثيف) |
|
|
الرطوبة النسبية لبيئة التخزين |
≥80% رطوبة نسبية (بدون تكثيف) |
|

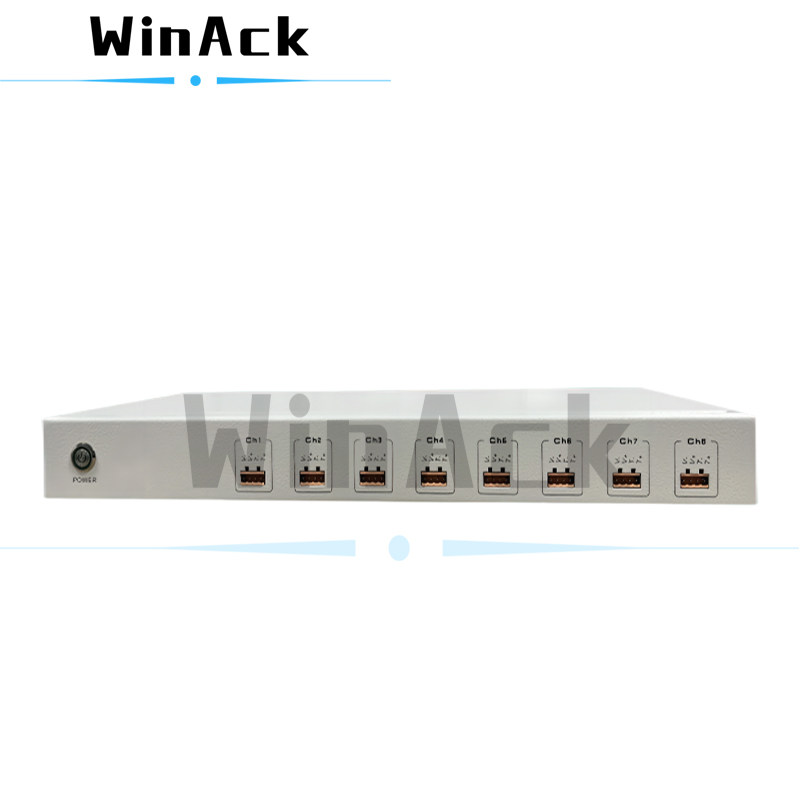

الشكل 1. قنوات AUX المساعدة لدراجة البطارية
* الصورة المرجعية (الصورة كمرجع فقط، يرجى العينية)
