آلة اللحام بالليزر ببطارية الليثيوم

نظرة عامة على المنتج:

إن آلة اللحام بالليزر لبطارية الليثيوم عبارة عن نظام لحام ليزر احترافي وموثوق به لحزمة البطارية تم تطويره خصيصًا للحام الليزر بقضيب من خلية إلى خلية للخلايا المنشورية وخلايا الحقيبة والخلايا الأسطوانية (علبة من الألومنيوم).

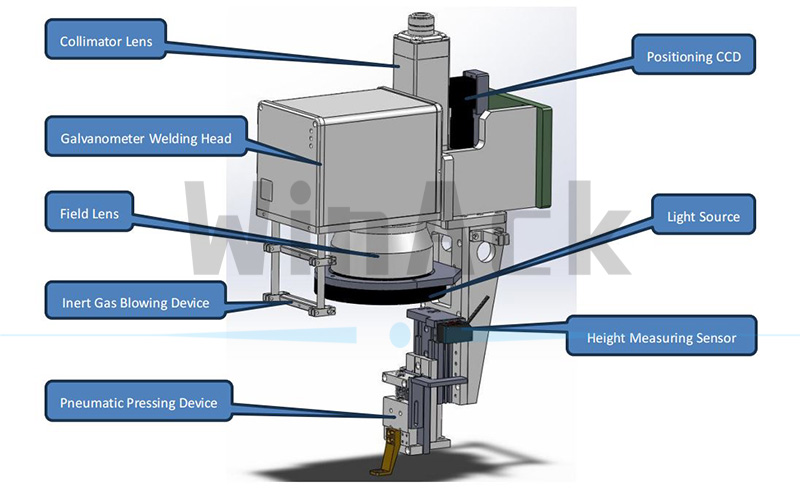

تتكون ماكينة لحام حزمة البطارية هذه بشكل أساسي من ألياف ليزر CW، ورأس لحام ليزر الجلفانومتر، ومستشعر قياس الارتفاع، وأجهزة الكمبيوتر الصناعية، والشاشة، ومحطة عمل اللحام بالليزر العملاقة ذات 4 محاور، وتحديد المواقع CCD (اختياري)، وجهاز نفخ الغاز الخامل، والضغط الهوائي الجهاز، ومبرد المياه، الخ.

نطاق التطبيق:

آلة اللحام بالليزر لبطارية الليثيوم مناسبة للحام بالليزر لحزمة البطاريات بطاريات EV، بطاريات ESS، بطاريات الدراجة الإلكترونية، بطاريات الدراجات النارية الإلكترونية، بطاريات AGV وبطاريات UPS، إلخ.

الميزات:

1) علامة تجارية معروفة للليزر الليفي CW

تم تجهيز آلة اللحام بالليزر ببطارية الليثيوم هذه بعلامة تجارية معروفة من ألياف الليزر CW، والتي تتميز بجودة لحام ليزر جيدة وأداء مستقر وموثوق. العلامة التجارية للتكوين القياسي هي GW Laser. بالإضافة إلى ذلك، تعتبر Raycus Laser وMaxphotonics Laser وIPG Photonics Laser علامات تجارية اختيارية.

2) قدرة لحام قوية ومرونة لحام عالية

يتمتع ليزر الألياف CW المجهز في ماكينة لحام البطارية بقدرة لحام قوية ومرونة لحام عالية. يمكننا ضبط طاقة خرج الليزر المطابقة وسرعة اللحام بالليزر وفقًا للمادة والسمك المحدد. بالإضافة إلى ذلك، يمكن اختيار لحام الاختراق أو لحام التماس وفقًا لتطبيق اللحام بالليزر المحدد.

3) محطة عمل لحام ليزر جسرية ذات أربعة محاور بدقة عالية وثبات عالي

تدمج آلة اللحام بالليزر لبطارية الليثيوم محطة عمل لحام ليزر جسرية ذات 4 محاور، مدفوعة بـ 4 محركات مؤازرة مستقلة، بدقة عالية وثبات عالي.

حد الحركة القياسي هو X800*Y₁600*Y₂600*Z400mm، وX1000*Y₁800*Y₂ 800*Z400mm اختيارية. بالإضافة إلى ذلك، يمكن أيضًا تخصيصه وفقًا لمتطلبات محددة.

4) برنامج التحكم في اللحام بالليزر للبطارية الاحترافي

تم تجهيز ماكينة لحام حزمة البطارية هذه ببرنامج احترافي للتحكم في اللحام بالليزر للبطارية. من السهل إعداد عملية اللحام بالليزر ويمكن تحويلها بسرعة إلى عملية اللحام بالليزر لوحدة بطارية معينة بعد الحفظ.

5) تتوفر مجموعة متنوعة من مسارات اللحام بالليزر

يدعم اللحام بالليزر بحزمة البطارية مجموعة متنوعة من مسارات اللحام، مثل الخط المستقيم، والدائرة، والمربع، والقوس، وما إلى ذلك. يمكن أن يكون مسار اللحام لكل منطقة لحام هو نفسه أو مختلفًا، ويمكن أيضًا أن تكون قوة اللحام بالليزر هي نفسه أو مختلف.

6) مزود بمستشعر قياس الارتفاع عالي الدقة

تم تجهيز آلة اللحام بالليزر لبطارية الليثيوم بمستشعر مسافة ليزر دقيق عالي الدقة مع إمكانية تكرار تبلغ 30 ميكرومتر، مما يضمن أن ارتفاع كل منطقة لحام لكل خلية بطارية يتوافق مع رأس اللحام بالليزر، مما يحقق استقرارًا وثباتًا نتائج اللحام بالليزر وجودته.

7) مجهزة بسكين الهواء لحماية عدسة رأس اللحام بالليزر

تم تجهيز ماكينة لحام حزمة البطارية بسكين هواء دائري أسفل رأس اللحام بالليزر، والذي يمكنه حماية عدسة رأس اللحام بالليزر بشكل فعال، مما يضمن جودة اللحام بالليزر لحزمة البطارية من ناحية وإطالة عمر خدمة العدسة من جهة أخرى.

8) مزودة بجهاز نفخ الغاز الخامل

تم تجهيز آلة اللحام بالليزر لبطارية الليثيوم بجهاز نفخ غاز خامل ومنفذ إدخال غاز خامل محجوز. بعد الاتصال بالنيتروجين أو الأرجون، يمكن أن يمنع أكسدة اللحام ويحسن جودة اللحام بالليزر ومعدل النجاح.

9) مزود بجهاز ضغط هوائي

تم تجهيز آلة اللحام بالليزر لبطارية الليثيوم بجهاز ضغط هوائي، والذي يمكنه الضغط تلقائيًا على البطارية وقضيب التوصيل أثناء اللحام لتجنب اللحام السائب الناتج عن الارتخاء.

10) يعد تحديد موضع CCD اختياريًا

تحديد المواقع CCD اختياري. بعد تجهيز آلة اللحام بالليزر لبطارية الليثيوم بجهاز CCD لتحديد المواقع، يمكنها تحقيق التصوير الفوتوغرافي التلقائي والتعويض التلقائي لانحراف موضع اللحام لتجنب انحراف موضع اللحام الناتج عن انحراف حجم وحدة البطارية.

المواصفات الفنيةs لآلة لحام البطارية

التكوينات الرئيسية آلة اللحام بالليزر ببطارية الليثيوم

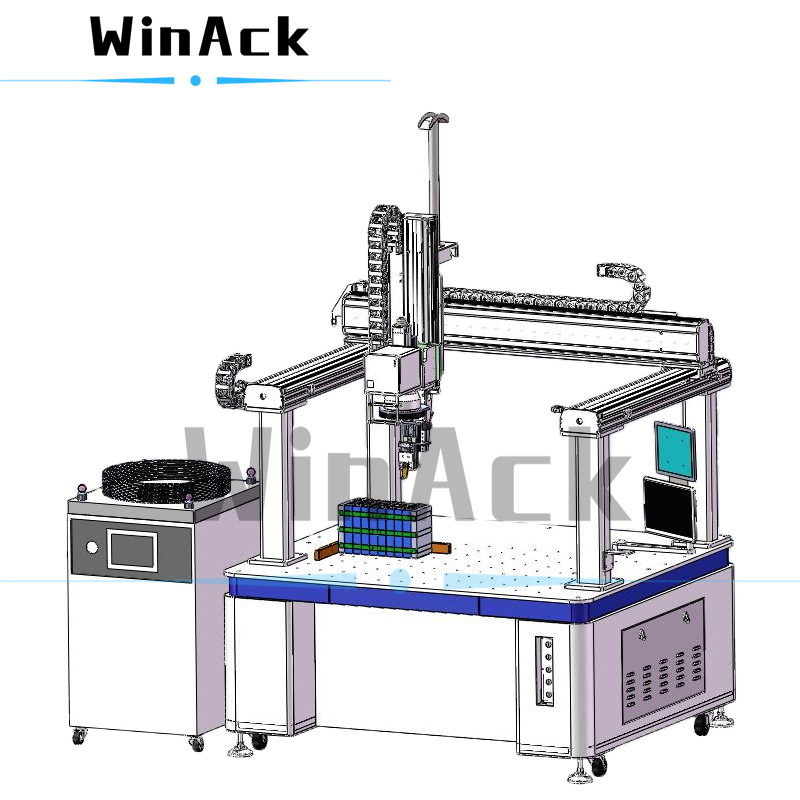

الشكل 1. آلة اللحام بالليزر ببطارية الليثيوم

يرجى التذكير: الصورة كمرجع فقط، يرجى أن تسود العينية.

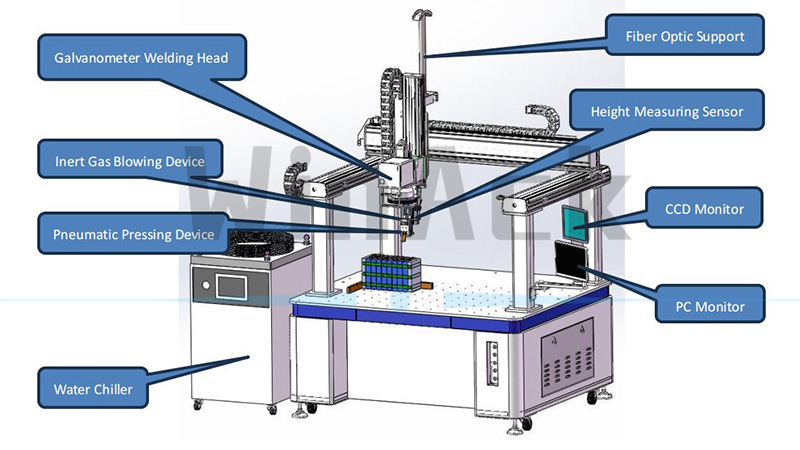

الشكل 2. آلة اللحام بالليزر بحزمة البطارية

يرجى التذكير: الصورة كمرجع فقط، يرجى أن تسود العينية.

الشكل 3. اللحام بالليزر للبطاريات

يرجى التذكير: الصورة كمرجع فقط، يرجى أن تسود العينية.
