تم تصميم جهاز اختبار بنك الطاقة الاحترافي والقوي هذا خصيصًا لعمر البطارية واختبار السعة وفحص الجودة واختبار دورة حياة بنوك الطاقة المحمولة.
نموذج:
WA-BTS-DB22V5A8CH800W-PBعدد قنوات الاختبار:
8CH/Cabinet (Customizable)نطاق الجهد / CH:
Up to 20V (Customizable)دقة الجهد:
±0.05% FSRالنطاق الحالي / CH:
10mA~5A (Customizable)الدقة الحالية:
±0.05% FSR:
Type-C connector (Customizable) Type-C connector (Customizable)تفاصيل المنتج
اختبار بنك الطاقة
اختبار سعة بنك الطاقة
وصف المنتج:
بنك الطاقة هو نظام تخزين طاقة محمول يمكن استخدامه لشحن الأجهزة الإلكترونية، مثل الهواتف المحمولة والأجهزة اللوحية وأجهزة الكمبيوتر المحمولة وما إلى ذلك، عندما لا يتوفر منفذ طاقة تيار متردد. جهاز اختبار بنك الطاقة هذا هو جهاز اختبار بطارية احترافي مصمم خصيصًا لاختبار الأداء وعمر بطاريات حزمة الطاقة المحمولة.
يختلف جهاز اختبار بنك الطاقة الاحترافي هذا عن أجهزة اختبار البطاريات الشائعة حيث أن منافذ الشحن والتفريغ ليست متماثلة، ويمكن توصيل كابلات الشحن من النوع C إلى النوع C وكابلات التفريغ من النوع A إلى النوع C بسهولة تستخدم بسرعة لاختبار بنك الطاقة.
إذا كانت منافذ الشحن والتفريغ الخاصة ببنك الطاقة متماثلة، فيمكن لاختبار بنك الطاقة هذا أيضًا إجراء الاختبارات باستخدام كابلات اختبار DC المخصصة.
نطاق التطبيق:
يمكن لاختبار بنك الطاقة هذا إجراء اختبار السعة واختبار الشحن واختبار التفريغ واختبار الشحن الزائد واختبار التفريغ الزائد واختبار دورة الحياة واختبارات الأداء الكهربائية الأخرى لبطاريات حزمة الطاقة المحمولة.
الميزات:
1. يحتوي جهاز اختبار بنك الطاقة هذا على كابلات شحن من النوع C إلى النوع C وكابلات تفريغ من النوع A إلى النوع C، مما يجعل توصيلات اختبارات بنك الطاقة سريعة وسهلة. يرجى التذكير: أنواع الموصلات قابلة للتخصيص.
2. يحتوي جهاز اختبار بنك الطاقة على مصدر طاقة PD مدمج، والذي يحدد ويتكيف تلقائيًا مع جهد الشحن الخاص ببنك الطاقة ويدعم بروتوكولات الشحن مثل PD3.0، PD2.0، QC، FCP، AFC، وما إلى ذلك، مع التوافق القوي والمرونة.
3. يدعم اختبار بنك الطاقة PD3.0، PD2.0، QC، FCP، AFC وبروتوكولات التفريغ الأخرى.
4. يمكن لجهاز اختبار بنك الطاقة إجراء دورات الشحن والتفريغ لتقييم عمر الدورة وكفاءة الشحن/التفريغ واستقرار الأداء لبنوك الطاقة المتنقلة من خلال التحكم في جهد الشحن والتيار، وجهد التفريغ والتيار، ووقت الاختبار وعدد الدورات، وما إلى ذلك.
5. يحتوي جهاز اختبار بنك الطاقة على وظيفة تسجيل وتحليل البيانات، والتي يمكنها مراقبة وتسجيل التيار والجهد والسعة والوقت وما إلى ذلك لبطاريات حزمة الطاقة في الوقت الفعلي، مما يساعد على تقييم وتحليل أداء الهاتف المحمول بنوك الطاقة.
6. يتميز جهاز اختبار بنك الطاقة بطرق حماية قوية مثل الجهد الزائد، والجهد المنخفض، والتيار الزائد، والتيار الزائد عن التفريغ، والقدرة على الشحن الزائد، والقدرة على التفريغ الزائد، الخ
المواصفات الفنية جهاز اختبار بنك الطاقة
|
اسم المنتج |
اختبار بنك الطاقة |
|
|
نموذج المنتج |
WA-BTS-DB22V5A8CH800W-PB |
|
|
نوع المنتج |
نوع تبديد |
|
|
جهد إدخال التيار المتردد (قابل للتخصيص) |
مرحلة واحدة 220VAC ± 10٪ / 50 هرتز |
|
|
الطاقة: 1000 واط |
||
|
مقاومة الإدخال |
≥1MΩ |
|
|
منافذ الشحن (قابلة للتخصيص) |
موصل من النوع C ملاحظة: يتم توفير 8 قطع من كابلات الشحن من النوع C إلى النوع C. |
|
|
منافذ التفريغ (قابلة للتخصيص) |
موصل من النوع C ملاحظة: يتم توفير 8 قطع من كابلات التفريغ من النوع A إلى النوع C. |
|
|
وقت الاستجابة الحالي |
≥10 مللي ثانية (10%FS~90%FS) |
|
|
القناة |
لا. القنوات |
8 قنوات/مجموعة |
|
الميزات |
هيكل مزدوج الحلقة المغلقة لمصادر التيار المستمر والجهد الثابت. |
|
|
وضع التحكم |
يتم التحكم في كل قناة بشكل مستقل. |
|
|
الجهد/CH (قابل للتخصيص) |
الشحن |
مصدر طاقة PD مدمج، يدعم PD3.0، PD2.0، QC، FCP، AFC وبروتوكولات الشحن الأخرى. ملاحظة: يدعم الشحن حتى DC20V، ويمكن تخصيص المتطلبات الأخرى. |
|
التفريغ |
دعم PD3.0، PD2.0، مراقبة الجودة، FCP، AFC، وبروتوكولات التفريغ الأخرى. ملاحظة: الحد الأدنى لجهد التفريغ المدعوم هو DC2V، ويمكن تخصيص المتطلبات الأخرى. |
|
|
الدقة |
±0.05% FSR (درجة الحرارة المحيطة 15~35â.) |
|
|
الحالي/CH (قابل للتخصيص) |
الشحن الحالي |
يتم التحكم في تيار الشحن بواسطة لوحة شحن بنك الطاقة. ملاحظة: يدعم الشحن حتى DC5A، ويمكن تخصيص المتطلبات الأخرى. |
|
دقة الشحن الحالية |
±1% FSR (درجة الحرارة المحيطة 15~35â.) |
|
|
تيار التفريغ |
تيار مستمر: 10 مللي أمبيرï½5A |
|
|
دقة التفريغ الحالية |
±0.05% FSR (درجة الحرارة المحيطة 15~35â.) |
|
|
الطاقة/القناة (قابل للتخصيص) |
نطاق الإخراج |
الحد الأقصى. 100 واط |
|
الاستقرار |
±0.1% FSR |
|
|
تسجيل البيانات |
تردد التسجيل |
1 هرتز (قابل للتخصيص) |
|
شروط التسجيل |
âT، أنا، V |
|
|
الحد الأدنى. الفاصل الزمني |
1ث |
|
|
الحد الأدنى. فاصل الجهد |
1 مللي فولت أو 0.1% FSR |
|
|
الحد الأدنى. الفاصل الزمني الحالي |
1 مللي أمبير أو 0.1% FSR |
|
|
الشحن |
الوضع |
شحن PD |
|
حالة النهاية |
الجهد، التيار، الوقت، السعة، -â³V |
|
|
التفريغ |
الوضع |
تفريغ PD ملحوظة: إذا لم يكن لدى بنك الطاقة بروتوكول تفريغ، فهو يدعم التفريغ الحالي المستمر، والتفريغ المستمر للطاقة، والتفريغ المستمر للمقاومة. |
|
حالة النهاية |
الجهد، التيار، الوقت، السعة، - â³V |
|
|
دورات الاختبار |
عدد الدورات |
1~65535 |
|
أقصى خطوات الاختبار لكل دورة |
399 |
|
|
حلقة متداخلة |
وظيفة الحلقة المتداخلةï¼أقصى دعم 5 طبقات |
|
|
اختبار DCIR (اختياري) |
دعم حساب DCIR في نقطة الجلب المخصصة. |
|
|
وظيفة الحماية |
1) حماية توصيل البطارية العكسي؛ 2) حماية البيانات مع انقطاع التيار الكهربائي؛ 3) البرمجيات: حد الجهد المنخفض، حد الجهد العلوي، حد التيار المنخفض، حد التيار العلوي، حد السعة العليا، إلخ. |
|
|
اختبار إخراج البيانات |
أكسل وPDF |
|
|
طريقة التبريد |
تبريد الهواء القسري |
|
|
ضوضاء الآلة |
≥ 50 ديسيبل |
|
|
درجة حرارة التشغيل |
0âï½40â |
|
|
درجة حرارة التخزين |
-10âï½50â |
|
|
الرطوبة النسبية في بيئة العمل |
≥70% رطوبة نسبية (بدون تكثيف) |
|
|
الرطوبة النسبية لبيئة التخزين |
≥ 80% رطوبة نسبية (بدون تكثيف) |
|

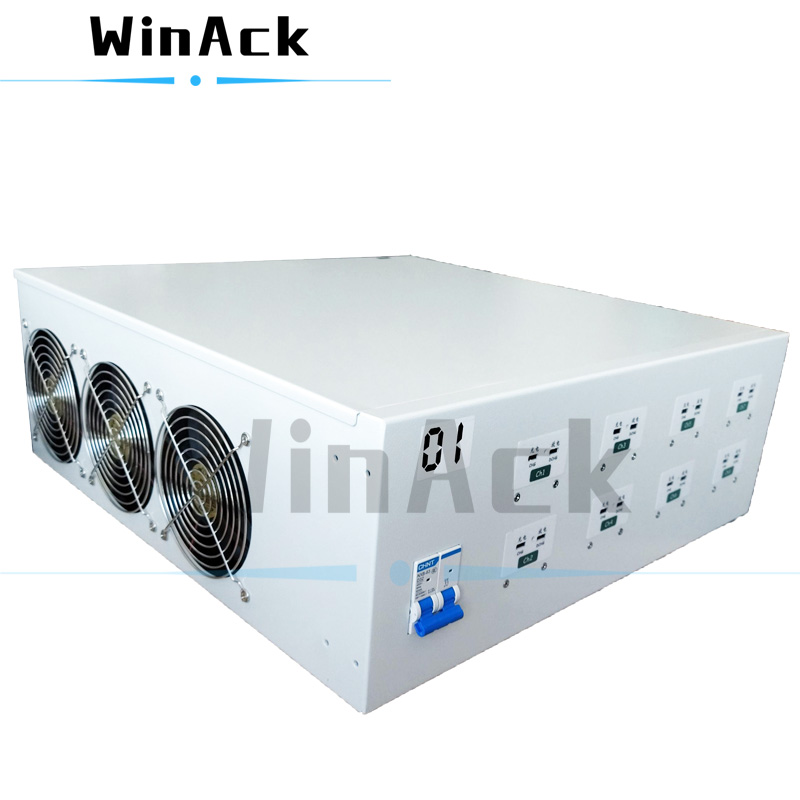

الشكل 1. جهاز اختبار بنك الطاقة
صورة مرجعية (الصورة كمرجع فقط، يرجى العينية)

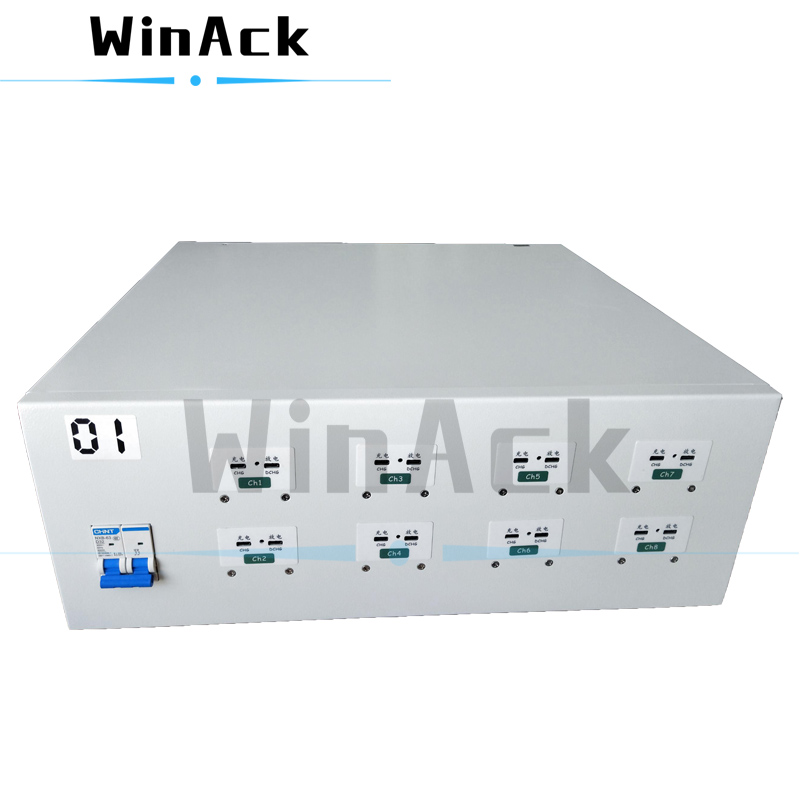

الشكل 2. جهاز اختبار سعة بنك الطاقة
صورة مرجعية (الصورة كمرجع فقط، يرجى العينية)

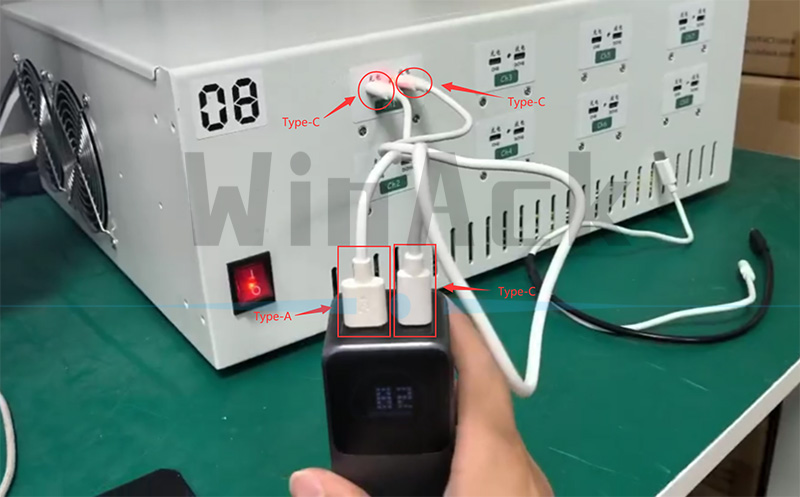

الشكل 3. جهاز اختبار بنك الطاقة (توصيل منافذ مختلفة للشحن والتفريغ.)
يرجى التذكير: إذا كانت منافذ الشحن والتفريغ في بنك الطاقة متماثلة، فيمكن لاختبار بنك الطاقة هذا أيضًا إجراء الاختبارات باستخدام كابلات اختبار DC المخصصة.
