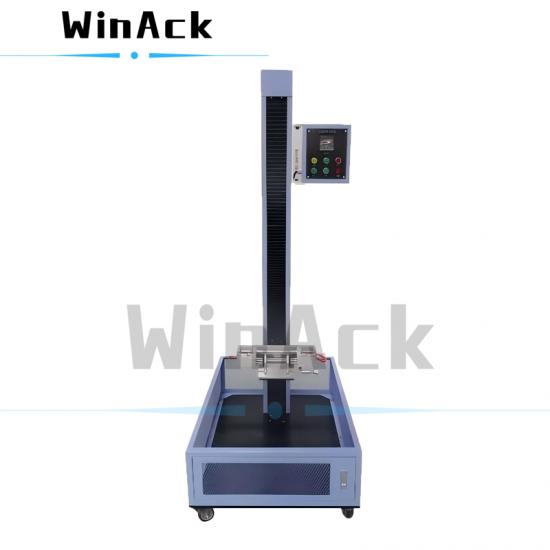

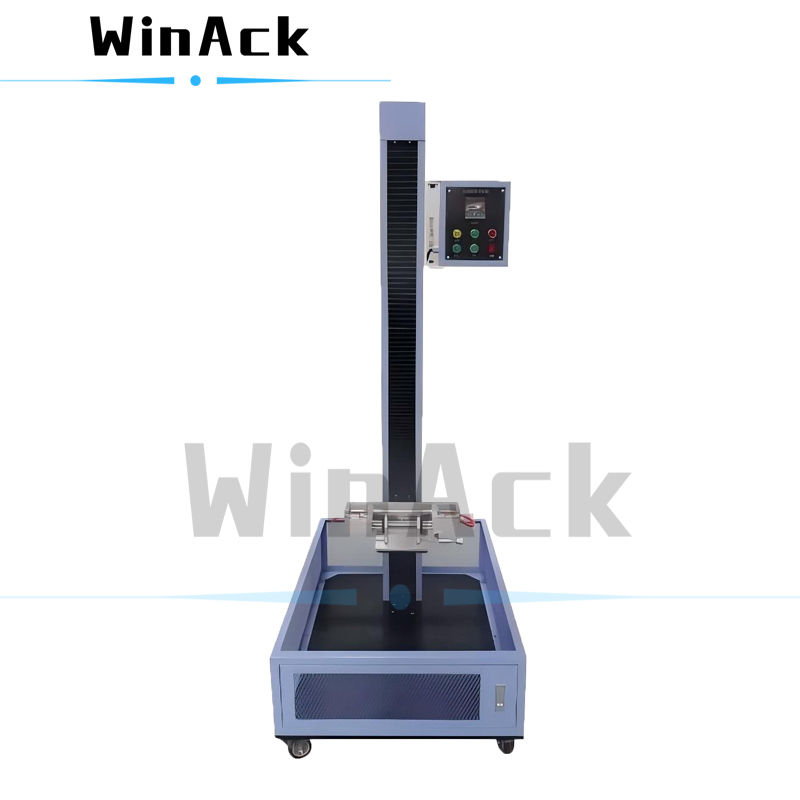

يتم استخدام اختبار إسقاط بطارية الليثيوم لمحاكاة اختبار إسقاط الخريف الخالي من البطارية واختبار تأثير إسقاط البطارية في معايير مثل IEC62133 و UL 2054 و UL 1642 ، إلخ.
نموذج:
WA-ST-2KG-JDT:
Drop Type: Free fall drop Drop Method: Pneumatic drop Drop Height: 300~1500mm (Adjustable & Customizable) Test Loading: ≤2KG (Customizable) Lifting Method: Electricتفاصيل المنتج
اختبار انخفاض بطارية الليثيوم
اختبار قطرة الخريف الحرة |
إسقاط اختبار تأثير
الوصف الوظيفي:
يتبنى اختبار قطرة بطارية الليثيوم تصميم بنية هوائية لمحاكاة عملية انخفاض السقوط المجانية للبطارية أثناء الاستخدام أو النقل ، وتقييم تأثير انخفاض البطارية لتأكيد أن سلامتها تلبي متطلبات معايير الاختبار المقابلة.
يتم تثبيت البطارية المختبرة بمشبك خاص. :
بعد الضغط على زر الإسقاط ، يتم إصدار أسطوانة المشابك ، وسيتعرض البطارية المختبرة لاختبار قطرة خريف مجاني.
كما أنه مزود بمقياس للارتفاع ، ويمكن تعديل ارتفاع الانخفاض وفقًا لذلك وفقًا لمعايير الاختبار.
نطاق التطبيق
يتم استخدام اختبار إسقاط بطارية الليثيوم لاختبار إسقاط الخريف الخالي من البطارية أو اختبار إسقاط البطارية أو اختبار تأثير انخفاض البطارية في اختبارات أداء أمان البطارية.
معايير الاختبار المعمول بها:
1) IEC 62133-2: 2017/A1: 2021 ، الخلايا والبطاريات الثانوية التي تحتوي على القلوية أو غيرها من الشوارد غير الحديدية-متطلبات السلامة للخلايا الثانوية المحمولة المحمولة ، وللبطاريات المصنوعة منها ، للاستخدام في التطبيقات المحمولة-الجزء 2: أنظمة الليثيوم-7.3.3 الخريف الحرة الخريف
2) UL 2054 ed.
3-2021 ، معيار السلامة للبطاريات المنزلية والتجارية - 21 اختبار تأثير الإسقاط
3) إلخ.
4) سمات:
1) يبلغ نطاق ارتفاع انخفاض مستوى تأثير انخفاض البطارية 300 إلى 1500 مم ، والذي يتم رفعه كهربائيًا وخفضه لتلبية متطلبات معايير الاختبار المختلفة.
2) يتم تثبيت البطارية التي تم اختبارها بواسطة المشبك الهوائي وزاوية الإسقاط قابلة للتعديل.
|
3) يعتمد اختبار السقوط الخالي من البطارية هذا تصميمًا بسيطًا ، وسهلاً الاستخدام والتكلفة المنخفضة. |
|
|
يمكن تخصيص اختبار تأثير انخفاض البطارية وفقًا لأقصى حجم والحد الأقصى للوزن للبطاريات التي تم اختبارها لتلبية متطلبات الاختبار. |
5) يمكن تخصيص غرف اختبار انخفاض البطارية من نوع الانفجار وفقًا للمتطلبات لزيادة تحسين سلامة اختبارات إسقاط البطارية. المواصفات الفنية لاختبار تأثير انخفاض البطارية |
|
1. المنتج |
1.1 اسم المنتج |
|
بطارية |
إسقاط اختبار لاختبار سلامة البطارية |
|
1.2 نموذج المنتج |
|
|
WA-ST-2KG-JDT |
1.3 نوع المنتج |
|
آلة اختبار التأثير الخالية من السقوط الخالي من البطارية |
|
|
2. التطبيق |
2.1 التطبيق |
|
يتم استخدام اختبار إسقاط البطارية لاختبار إسقاط الخريف الخالي من البطارية أو اختبار إسقاط البطارية أو اختبار تأثير إسقاط البطارية في اختبارات أداء سلامة البطارية. |
3. البعد والوزن |
|
3.1 الأبعاد الشاملة |
|
|
W700*H900*D2200MM (قابل للتخصيص) |
3.2 الوزن |
|
حوالي 190 كجم |
|
|
4. طاقة مدخلات التيار المتردد |
4.1 طاقة مدخلات التيار المتردد |
|
مرحلة واحدة 220VAC ± 10 ٪ ، 50 هرتز ± 0.5 هرتز ، 60W (قابلة للتخصيص) |
|
|
5. الأداء |
|
|
5.1 ارتفاع انخفاض |
المدى: 300 ~ 1500mm (قابل للتعديل) |
|
القرار: 1mm |
طريقة الرفع: الكهرباء |
|
5.2 كحد أقصى. |
وزن عينة الاختبار |
|
≤2kg (قابل للتخصيص) |
5.3 كحد أقصى. |
|
حجم عينة الاختبار |
W200*D200*H200MM (قابل للتخصيص) |
|
5.4 نوع إسقاط |
سقوط حرة |
|
5.5 طريقة إسقاط |
|
|
انخفاض الهوائية |
5.6 الضغط الهوائي ≤1.0mpa 3) 5.7 بلاط السقوط |
اختياري: لوحة الصلب A3 ، لوحة أكريليك ، لوحة رخامية ، لوحة الباكليت أو لوحة الأسمنت.
6. الامتثال القياسي
غرفة اختبار التدوير الحراري عبارة عن غرفة اختبار درجة حرارة عالية ومنخفضة يتم التحكم فيها بواسطة البرنامج ، والتي يمكن ربطها مع جهاز تدوير خلايا البطارية لمشاريع اختبار البطارية.

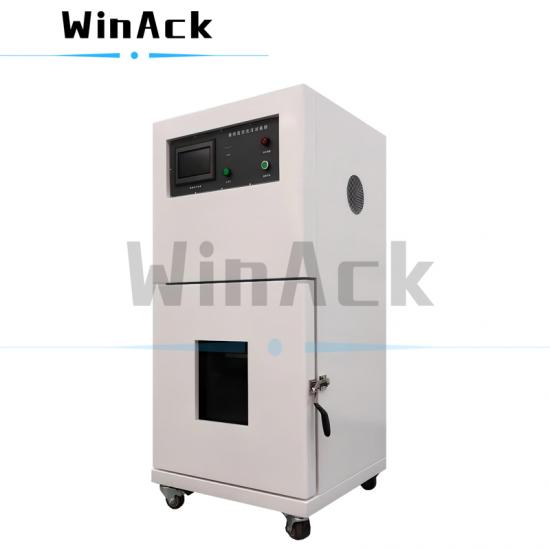

حجرة الارتفاع الحرارية هي عبارة عن معدات اختبار سلامة البطارية المهنية التي تدمج جهاز محاكاة الارتفاع العالي وغرفة الاختبار الحراري ، ويمكن ربطها بمدور البطارية لتسهيل اختبار البطارية.

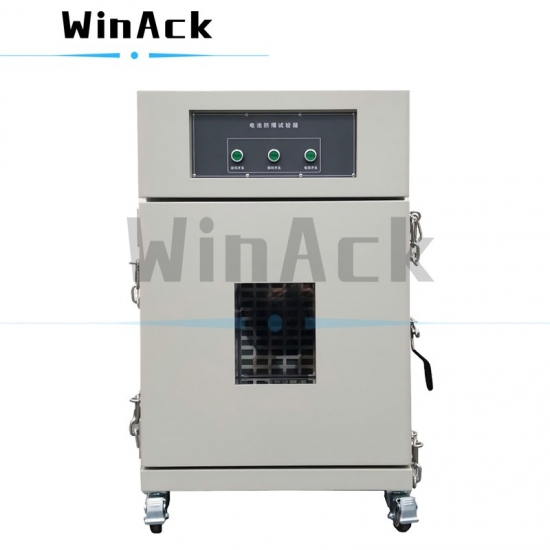

غرفة الاختبار المقاومة للانفجار هي غرفة أمان احترافية لاختبار البطارية تستخدم في اختبارات الشحن الزائد للبطارية، واختبارات التفريغ القسري للبطارية، واختبارات الحماية من التفريغ الزائد للبطارية.
تحاكي غرفة محاكاة عالية الارتفاع النقل الجوي في ظل ظروف الضغط المنخفض ويجري اختبارات محاكاة الارتفاع واختبارات الضغط المنخفض في معايير مثل UN38.3 ، IEC 62281 و UL 1642 ، إلخ.

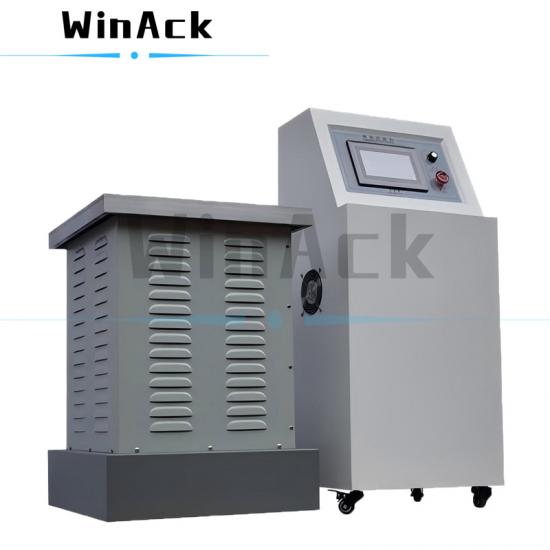

يتم استخدام آلة اختبار اهتزاز بطارية الليثيوم أيون لمحاكاة الاهتزاز أثناء النقل أو الاستخدام لإجراء اختبارات الاهتزاز في معايير مثل UN38.3 و IEC62133 و UL 1642 و UL 2054 ، إلخ.
جهاز ختم خلية الحقيبة هو جهاز تسخين أوتوماتيكي لحالة الحقيبة مع ختم علوي متكامل ، وختم جانبي ، واختبار Hi-Pot وختم الزاوية ، والذي يتميز بجودة ختم جيدة وإنتاجية عالية.
يمكن لآلة الفحص البصري الأوتوماتيكي لخلية البطارية الأسطوانية أن تقوم تلقائيًا بفحص قطبية البطارية والتحقق مما إذا كانت هي نفس المجموعة المتوازية المصممة.

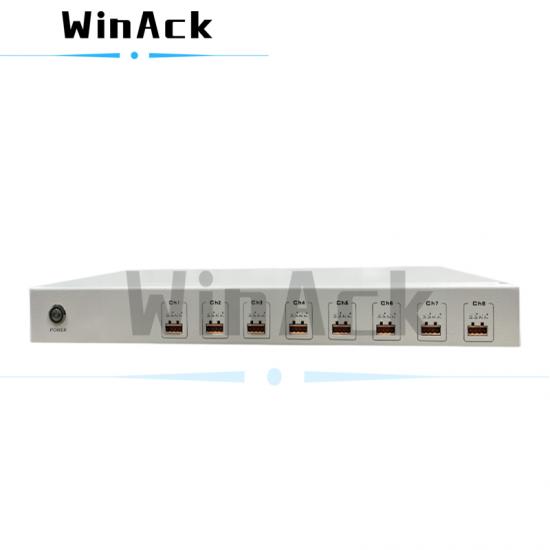

في اختبار حزمة البطارية، يعمل جهاز مراقبة جهد خلية البطارية كقنوات مساعدة AUX لتوفير مدخلات مساعدة لجهد الخلية إلى جهاز تدوير البطارية لمراقبة جهد الخلايا المتعددة في الوقت الفعلي.
