يتم استخدام آلة اختبار اهتزاز بطارية الليثيوم أيون لمحاكاة الاهتزاز أثناء النقل أو الاستخدام لإجراء اختبارات الاهتزاز في معايير مثل UN38.3 و IEC62133 و UL 1642 و UL 2054 ، إلخ.
نموذج:
WA-ST-50-JVT:
Vibration Waveform: Sinusoidal waveform Peak Acceleration: 20g Vibration Frequency: 1~600Hz (Customizable) Vibration Direction: X-axis & Y-axis & Z-axis Vibration Table: W500*D500mm (Customizable)تفاصيل المنتج
نظام اختبار الاهتزاز

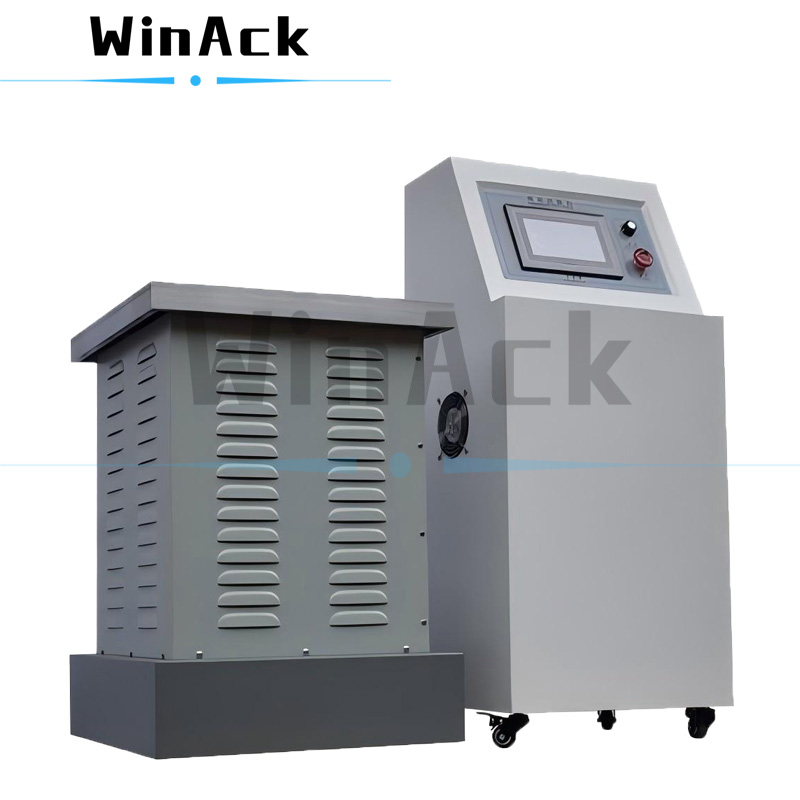

آلة اختبار الاهتزاز بطارية ليثيوم أيون
الوصف الوظيفي:
تعد آلة اختبار اهتزاز بطارية الليثيوم أيون أحد اختبار البطارية الاحترافي للاختبارات الميكانيكية للبطارية.
يقوم بإجراء اختبارات اهتزاز البطارية من خلال محاكاة بيئة الاهتزاز للبطارية أثناء النقل أو الاستخدام للتأكد من أن سلامتها تلبي متطلبات معايير الاختبار المقابلة ، مما يوفر اختبارًا موثوقًا والتحقق من تصميم البطارية ، والتصنيع ، والنقل الآمن والاستخدام الآمن ، وما إلى ذلك. :
نطاق التطبيق
يتم استخدام آلة اختبار الاهتزاز بطارية الليثيوم أيون لاختبار اهتزاز البطارية في اختبارات أداء سلامة البطارية.
سمات:
1) يمكن لآلة اختبار اهتزاز بطارية الليثيوم أيون ضبط السعة دون خطوة ، ويدعم الاهتزاز التردد اللوغاريتمي ، واهتزاز التردد ، وأنماط اهتزاز التردد الثابت ، والتكيف مع متطلبات معايير الاختبار المختلفة ، وله مرونة عالية.
2) يمكن أن يدرك نظام اختبار الاهتزاز الاهتزاز X و Y و Z على جدول اختبار الاهتزاز نفسه.
يتم التحكم فيه بواسطة البرنامج ، مع تواتر دقيق وعدم الانجراف أثناء التشغيل على المدى الطويل.
3) يحتوي جهاز اختبار الاهتزاز على بطارية الليثيوم على برنامج تنبؤ سعة الاهتزاز المدمج ، والإثارة المتزامنة من أربع نقاط ، ويهتز الجدول بالتساوي والثبات والموثوق.
4) يستخدم برنامج نظام التحكم في نظام اختبار الاهتزاز اتصال اتصال في الوقت الفعلي مع جدول الاهتزاز للتأكد من أن معلمات الاختبار دقيقة.
5) تضيف آلة اختبار اهتزاز بطارية الليثيوم أيون دائرة مضادة للتداخل لحل تداخل المجال الكهرومغناطيسي القوي إلى دائرة التحكم ، والجدول خالي من المغناطيسية والكهرباء الثابتة.
|
6) يعتمد نظام التحكم في آلة اختبار الاهتزاز بطارية الليثيوم أيون شاشة LCD ذات شاشة ملونة عالية الحساسية. |
|
|
يعد إعداد معلمات الاختبار بديهيًا وبسيطًا ، ويمكنه عرض برنامج التنفيذ الحالي وتردد الاهتزاز الحالي في الوقت الفعلي والمنحنيات التردد. |
المواصفات الفنية لنظام اختبار الاهتزاز |
|
1. المنتج |
1.1 اسم المنتج |
|
آلة اختبار الاهتزاز بطارية ليثيوم أيون |
1.2 نموذج المنتج |
|
WA-ST-50-JVT |
|
|
1.3 نوع المنتج |
آلة الاهتزاز الكهرومغناطيسي لاختبار سلامة البطارية |
|
2. التطبيق |
|
|
2.1 التطبيق |
يتم استخدام نظام اختبار الاهتزاز لمحاكاة بيئة الاهتزاز للبطارية أثناء النقل أو الاستخدام العادي للتحقق من أداء أمان البطارية. |
|
3. الأبعاد والوزن |
3.1 أبعاد جدول الاهتزاز |
|
W500*D500mm (قابل للتخصيص) |
3.2 أبعاد منصة الاهتزاز |
|
W500*D500*H720mm |
3.3 أبعاد خزانة التحكم |
|
W500*D350*H1080mm |
|
|
3.4 الوزن |
حوالي 245 كجم |
|
4. طاقة مدخلات التيار المتردد |
|
|
4.1 طاقة مدخلات التيار المتردد |
مرحلة واحدة 220VAC ± 10 ٪ ، 50 هرتز ± 2.5 هرتز ، 1.5 كيلو وات (قابلة للتخصيص) |
|
5. الأداء |
5.1 شكل الموجة الاهتزاز |
|
الشكل الموجي الجيبي |
|
|
5.2 تردد الاهتزاز |
المدى: 1 ~ 600 هرتز (قابل للتخصيص) |
|
القرار: 0.1Hz |
5.3 ذروة التسارع |
|
20g |
0~9999 |
|
5.4 النطاق الزمني |
0 ~ 9999hours/دقائق/ثوان |
|
5.5 أوقات الدورة |
5.6 كحد أقصى. |
|
وزن عينة الاختبار |
≤50 كجم (قابل للتخصيص) |
|
5.7 اتجاه الاهتزاز |
ثلاثة محاور (محور X و Y-Axis & z-axis) |
|
5.8 سعة الاهتزاز |
0 ~ 5mm |
|
5.9 طريقة تعديل السعة |
|
|
تعديل السعة الإلكترونية |
5.10 طريقة التبريد تبريد الهواء 6. الامتثال القياسي 6.1 الامتثال القياسي 1) UN38.3 - 38.3.4.3 اختبار T.3: الاهتزاز 2) IEC62133 - 7.3.8.1 الاختبارات الميكانيكية (البطاريات) - الاهتزاز |
|
3) UL 1642 - 15 اختبار الاهتزاز |
|
|
4) UL 2054 - 17 اختبار الاهتزاز |
5) ECE R100 - الملحق 8A: اختبار الاهتزاز |
|
6) إلخ. |
7. وحدة التحكم 7.1 وحدة تحكم |
|
وحدة تحكم شاشة تعمل باللمس بحجم 7 بوصات 7.2 وضع اختبار الاهتزاز |
|
|
1) اختبار الاهتزاز التردد اللوغاريتمي: في وضع عملية مسح التردد اللوغاريتمي ، تكون سرعة عملية مسح التردد المنخفضة بطيئة وسرعة اكتساح التردد العالية سريعة. |
|
|
اكتساح التردد اللوغاريتمي في وحدات دقيقة واحدة ، ويضاعف معدل المسح في دقيقة واحدة. 2) اختبار اهتزاز التردد الثابت: عند التردد المحدد ، والذي يمكن أن يكون تردد رنين ، أو تردد محدد ، أو تردد خطير ، يتم إجراء اختبار الاهتزاز الجيبي في التردد المحدد والوقت. →3) اختبار اهتزاز التردد: →ضمن نطاق التردد المحدد ، يتم جرف التردد من التردد المنخفض إلى التردد العالي ومن ثم من التردد العالي إلى التردد المنخفض بمعدل مسح معين وفقًا للقيمة المحددة حتى يتم الوصول إلى العدد المحدد للدورات أو الوقت. 104) اختبار الاهتزاز المضاعف للتردد: |
|
|
يجب أن تكون عملية مسح التكرار المتضاعف مستمرة ويجب أن يتغير تردده بشكل كبير مع مرور الوقت. يجب أن يكون معدل عملية المسح ، أي معدل تغيير التردد المتغير الذي يمكن التحكم فيه مع مرور الوقت DF/DT أثناء عملية المسح ، مضاعفة تردد واحد في الدقيقة. |
|
|
وقت الاختبار (وقت التسارع) لاكتساح التردد من F1 F2 |
|
|
يتم حساب F1 باستخدام الصيغة: 6.644log |
|
|
(التردد العالي /التردد المنخفض) ، ومعدل المسح يلبي متطلبات مضاعفة التردد /الدقيقة. |
5) اختبار الاهتزاز العشوائي: |
الاهتزاز العشوائي هو اهتزاز غير محدد.
عندما يهتز كائن ما بشكل عشوائي ، يكون من المستحيل علينا تحديد القيمة الفورية للمعلمة لحركة لنقطة مراقبة معينة على الكائن في لحظة معينة في المستقبل.
