آلة لحام الخلايا المنشورية بالليزر | لحام علامة التبويب البطارية وختم الغطاء العلوي

آلة لحام الخلايا المنشورية بالليزر | لحام علامات التبويب

ختم الغطاء العلوي للخلية المنشورية ولحام دبوس الختم

نظرة عامة على المنتج:

إن آلة لحام الخلايا المنشورية بالليزر هي آلة احترافية لحام خلايا البطارية تم تطويرها وتصميمها لعملية تجميع خلايا البطارية، خصيصًا للحام بالليزر وختم الخلايا المنشورية والخلايا الأسطوانية.

تتكون آلة اللحام بالليزر للخلايا المنشورية بشكل أساسي من ألياف ليزر CW، ورأس لحام متأرجح بالليزر، وأجهزة كمبيوتر صناعية، وشاشات، مراقبة CCD، CCD لتحديد المواقع، ومستشعر قياس الارتفاع، وجهاز نفخ الغاز الخامل، واللحام بالليزر محطة عمل، وأدوات لحام بالليزر للخلايا المنشورية، ومجمع الغبار (اختياري) ومبرد الماء ، وما إلى ذلك.

نطاق التطبيق:

آلة لحام الخلايا المنشورية بالليزريستخدم بشكل رئيسي في لحام علامة تبويب الخلية المنشورية ، ولحام دبوس ختم الخلية المنشورية ، وختم الغطاء العلوي للخلية المنشورية ، ولحام جامع تيار الخلية المنشورية ، وختم الغطاء العلوي للخلية المنشورية ، وختم الغطاء العلوي للخلية الأسطوانية ، ولحام مجمع تيار الخلية الأسطواني ودبوس ختم الخلية الأسطواني اللحام وغيره.

الميزات:

1) علامة تجارية معروفة للليزر الليفي CW

تم تجهيز آلة لحام الخلايا المنشورية بالليزر بالليزر بعلامة تجارية معروفة من ليزر الألياف CW، وهي مناسبة للغاية للحام بالليزر والختم في إجراء تجميع الخلايا المنشورية. العلامة التجارية للتكوين القياسي هي GW Laser. بالإضافة إلى ذلك، تعد Raycus Laser وMaxphotonics Laser وIPG Photonics Laser علامات تجارية اختيارية.

2) قدرة لحام قوية ومرونة لحام عالية

إن ليزر الألياف CW المجهز في آلة لحام الخلايا المنشورية بالليزر لديه قدرة لحام قوية ومرونة لحام عالية. يمكننا ضبط طاقة خرج الليزر المطابقة وسرعة اللحام بالليزر وفقًا للمادة والسمك المحدد. بالإضافة إلى ذلك، يمكن اختيار لحام الاختراق أو لحام التماس وفقًا لتطبيق اللحام بالليزر المحدد.

3) برنامج التحكم في اللحام بالليزر للخلايا المنشورية الاحترافي

تم تجهيز ماكينة لحام خلايا البطارية هذه ببرنامج احترافي للتحكم في اللحام بالليزر للخلايا المنشورية، كما أن عملية اللحام بالليزر سهلة الإعداد. بعد حفظ عملية لحام علامة تبويب الخلية المنشورية، وعملية لحام دبوس ختم الخلية المنشورية، وعملية ختم الغطاء العلوي للخلية المنشورية، يمكن تبديلها بسرعة، وهي بسيطة وسهلة الاستخدام.

4) تتوفر مجموعة متنوعة من مسارات اللحام بالليزر

يدعم اللحام بالليزر للخلايا المنشورية مجموعة متنوعة من مسارات اللحام مثل الخط المستقيم والدائرة والمربع والقوس وما إلى ذلك. يمكن أن يكون مسار اللحام لكل منطقة لحام هو نفسه أو مختلفًا، كما يمكن أن تكون قوة اللحام بالليزر هي نفسها أو مختلفة. لذلك، يمكن لآلة اللحام بالليزر هذه تلبية تطبيقات اللحام والختم بالليزر المختلفة في إجراء تجميع الخلايا المنشورية.

5) مزود بمستشعر قياس الارتفاع عالي الدقة

تم تجهيز آلة اللحام بالليزر للخلايا المنشورية بمستشعر مسافة ليزر دقيق عالي الدقة مع تكرار يبلغ 30 ميكرومتر، والذي يمكنه قياس ارتفاع رأس اللحام بالليزر بدقة عالية لتحقيق نتائج لحام بالليزر عالية الجودة.

6) مزود بجهاز مراقبة CCD

تم تجهيز آلة اللحام بالليزر للخلايا المنشورية بـ CCD للمراقبة، مما يسمح لنا برؤية كل عملية لحام بالليزر بوضوح وتحقيق تتبع في الوقت الحقيقي لمسار اللحام.

7) مجهزة لتحديد المواقع CCD

تم تجهيز آلة اللحام بالليزر للخلايا المنشورية بجهاز CCD لتحديد المواقع، ويمكنها تحقيق التصوير الفوتوغرافي التلقائي والتعويض التلقائي لانحراف موضع اللحام لتجنب انحراف موضع اللحام الناجم عن انحراف حجم الخلية المنشورية.

8) مزودة بجهاز نفخ الغاز الخامل

تم تجهيز آلة لحام الخلايا المنشورية بالليزر بالليزر بجهاز نفخ غاز خامل ومنفذ إدخال غاز خامل محجوز. بعد الاتصال بالنيتروجين أو الأرجون، يمكن أن يمنع أكسدة اللحام ويحسن جودة اللحام بالليزر ومعدل النجاح.

9) مجهزة بأجهزة اللحام بالليزر

تم تجهيز آلة اللحام بالليزر للخلايا المنشورية بـ JIGs للحام بالليزر، مما يضمن الاتصال الوثيق بين قطع اللحام، وبالتالي ضمان جودة اللحام بالليزر. ويمكن تخصيص JIGs اللحام بالليزر وفقًا لأحجام وأشكال مختلفة من خلايا البطارية.

المواصفات الفنيةsلحام خلايا البطارية

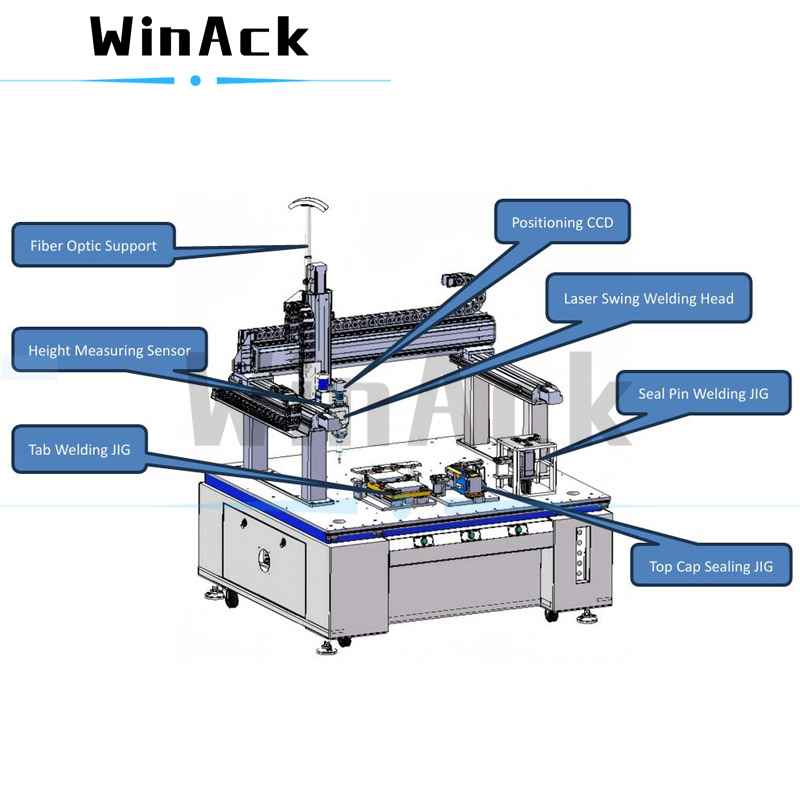

التكوينات الرئيسية آلة لحام الخلايا المنشورية بالليزر

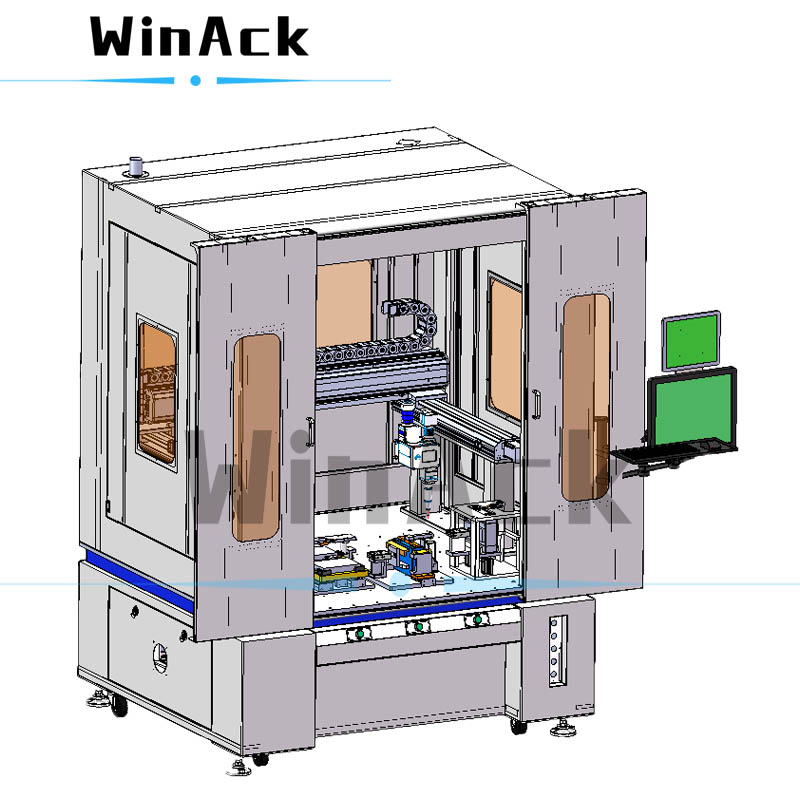

الشكل 1. آلة لحام الخلايا المنشورية بالليزر

يرجى التذكير: الصورة كمرجع فقط، يرجى أن تسود العينية.

الشكل 2.لحام الخلايا المنشورية بالليزر | لحام التبويب | ختم الغطاء العلوي | لحام دبوس الختم

يرجى التذكير: الصورة كمرجع فقط، يرجى أن تسود العينية.
