تتميز آلة تكديس وضغط وحدة البطارية بقوة ضغط قابلة للتعديل وشوط ضغط، وهي واحدة من المعدات الأساسية في خط إنتاج حزمة بطاريات الليثيوم ذات الخلايا المنشورية.
نموذج:
WA-MF-SL1100:
200~1100mm (Adjustable & Customizable) 0~1000kg (Adjustable & Customizable) Servo Motor Drive (High precision & High reliability) Touchscreen & PLC Pressing stroke & Pressing forceتفاصيل المنتج
آلة تثبيت وحدة البطارية
آلة تكديس وحدة البطارية والضغط عليها
نظرة عامة على المنتج:
تعد آلة تكديس وضغط وحدة بطارية الخلية المنشورية، والتي تسمى أيضًا آلة تثبيت وحدة البطارية، إحدى معدات الإنتاج الأساسية للخلية المنشورية خط إنتاج حزمة البطارية .
أولاً، قم بتكديس اللوحات الطرفية والدروع الحرارية والخلايا المنشورية يدويًا في محطة تكديس وحدة بطارية الليثيوم، ثم اضغط على زر البدء بالضغط. ثانيًا، سوف يتحكم PLC في مستشعر القوة لإخراج إشارة إلى الأسطوانة الكهربائية لتشديد وحدة البطارية. عندما تصل قوة الضغط أو شوط الضغط إلى القيمة المحددة لدينا، تتوقف الأسطوانة الكهربائية ويمكن إضافة الحزام الفولاذي أو حزام PE إلى وحدة البطارية يدويًا. أخيرًا، نضغط على زر إعادة ضبط الأسطوانة الكهربائية، ويتم تحرير الأسطوانة الكهربائية، ونقوم بإزالة وحدة بطارية الخلية المنشورية المشدودة يدويًا.
نطاق التطبيق:
إن آلة ضغط تكديس البطارية مناسبة لعملية تكديس وضغط وحدة بطارية الخلية المنشورية، ويمكنها ضبط قوة الضغط وضغط الضغط وفقًا لتصميم وحدة البطارية المحددة .
الميزات:
1) التوافق القوي لوحدات البطارية
تتوافق آلة تكديس وضغط وحدة البطارية مع الخلايا المنشورية السائدة في السوق، وتدعم وحدات البطارية ذات الأحجام المختلفة. يبلغ طول وحدة البطارية المتوافقة 300 ~ 1000 مم، والعرض 100 ~ 300 مم، والارتفاع 100 ~ 250 مم.
2) عملية تشديد آمنة وموثوقة
تم تجهيز وحدة الضغط الرئيسية لآلة ضغط البطارية المنشورية بمحرك مؤازر وأسطوانة كهربائية ومستشعر قوة، والتي يمكن أن تحقق عملية ضغط وحدة بطارية عالية الدقة وعالية الثبات. وعندما تصل قوة الضغط إلى الحد الأعلى المحدد، يضيء الجرس الأحمر للإنذار، مما يمكن أن يمنع بشكل فعال تلف وحدة البطارية.
3) ضربة ضغط قابلة للتعديل
تم تجهيز وحدة الضغط المساعدة لآلة تكديس وضغط وحدة بطارية الخلية المنشورية بمقبض تعديل السكتة الدماغية، والذي يمكنه ضبط ضربة الضغط بسرعة وفقًا لحجم وحدة البطارية.
المواصفات الفنية لآلة تثبيت وحدة البطارية
|
اسم المنتج |
آلة تكديس وضغط وحدة البطارية |
|
نموذج المنتج |
WA-MF-SL1100 |
|
طاقة إدخال التيار المتردد (قابلة للتخصيص) |
مرحلة واحدة 220VAC ± 10٪ / 50 هرتز استهلاك الطاقة: ≥1500 واط |
|
إدخال الهواء المضغوط |
0.5 ~ 0.6 ميجا باسكال |
|
نوع وحدة البطارية |
وحدة بطارية الخلية المنشورية |
|
أحجام وحدة البطارية المتوافقة (قابل للتخصيص) |
الطول: 300 ~ 1000 مم |
|
العرض: 100 ~ 300 مم |
|
|
الارتفاع: 100 ~ 250 مم |
|
|
تطبيقات محددة |
التكديس اليدوي والضغط التلقائي لإحكام وحدة البطارية. |
|
وضع التحكم |
شاشة تعمل باللمس وPLC |
|
الضغط على نطاق السكتة الدماغية |
200 ~ 1100 مم (قابل للتعديل) |
|
نطاق قوة الضغط |
0 ~ 1000 كجم (قابل للتعديل) |
|
وظيفة الحماية |
1) مراقبة مسافة الضغط في الوقت الحقيقي. 2) عندما تصل قوة الضغط إلى الحد الأعلى المحدد، يضيء الجرس الأحمر للإنذار. |
|
درجة الحرارة المحيطة |
0~40â |
|
الرطوبة المحيطة |
≥90 ï¼ (بدون تكثيف) |
|
نوع التأريض |
التأريض المباشر |
|
مكان التشغيل |
1) لا يوجد تلوث وتداخل كهرومغناطيسي قوي. 2) أن تكون الأرض مستوية وخالية من الاهتزازات والصدمات. 3) معدل حمل المنطقة: ≥200 كجم/م2. |
|
الضوضاء |
≥ 80 ديسيبل |
|
الحجم |
العرض 2155 * العمق 700 * الارتفاع 1588 مم |
|
الوزن |
حوالي 300 كجم |
التكوينات الرئيسية لتكديس بطارية الخلايا المنشورية آلة الضغط
|
الرقم التسلسلي |
قطع الغيار |
العلامة التجارية |
|
1 |
اسطوانة كهربائية |
سينتو |
|
2 |
مستشعر القوة |
مستشعر النهار |
|
3 |
محرك سيرفو |
شينجي |
|
4 |
PLC |
شينجي |
|
5 |
شاشة اللمس |
شينجي |
|
6 |
وحدة العزل |
مخصص |
|
7 |
خزانة |
ويناك |
|
8 |
الأجزاء القياسية |
ييهيدا |
ملاحظات: إذا كانت مكونات العلامة التجارية المذكورة أعلاه غير متوفرة في المخزون، فسنقوم بتغييرها بمكونات من نفس الفئة بدلاً من ذلك دون تقديم معلومات إلى العميل، وبالتالي لا يؤثر ذلك على وقت التسليم. نأمل الفهم!

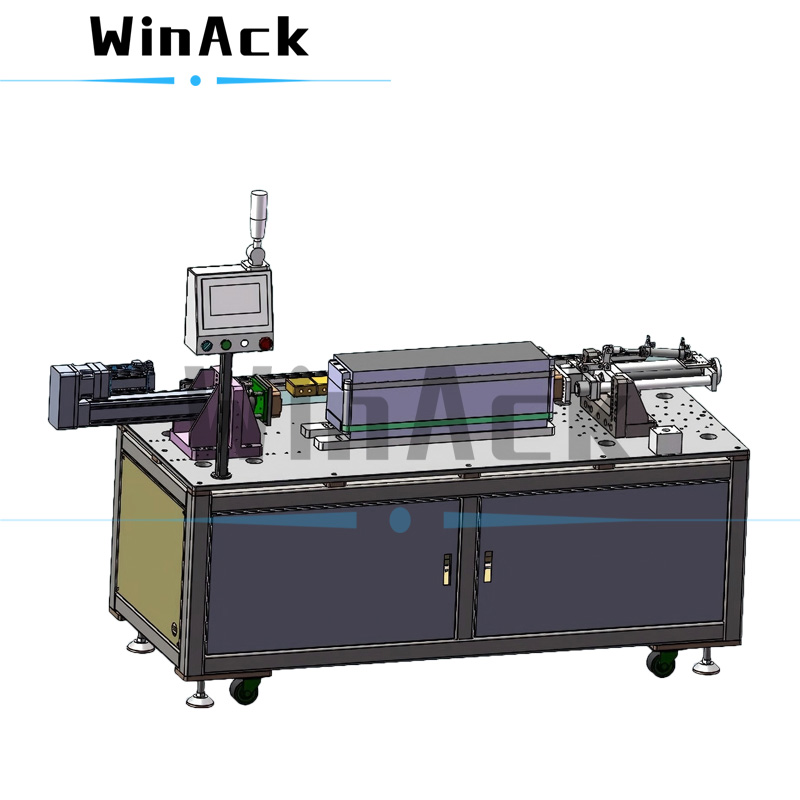

الشكل 1.آلة تكديس وضغط وحدة بطارية الليثيوم ذات الخلايا المنشورية
يرجى التذكير: الصورة كمرجع فقط، يرجى أن تسود العينية.

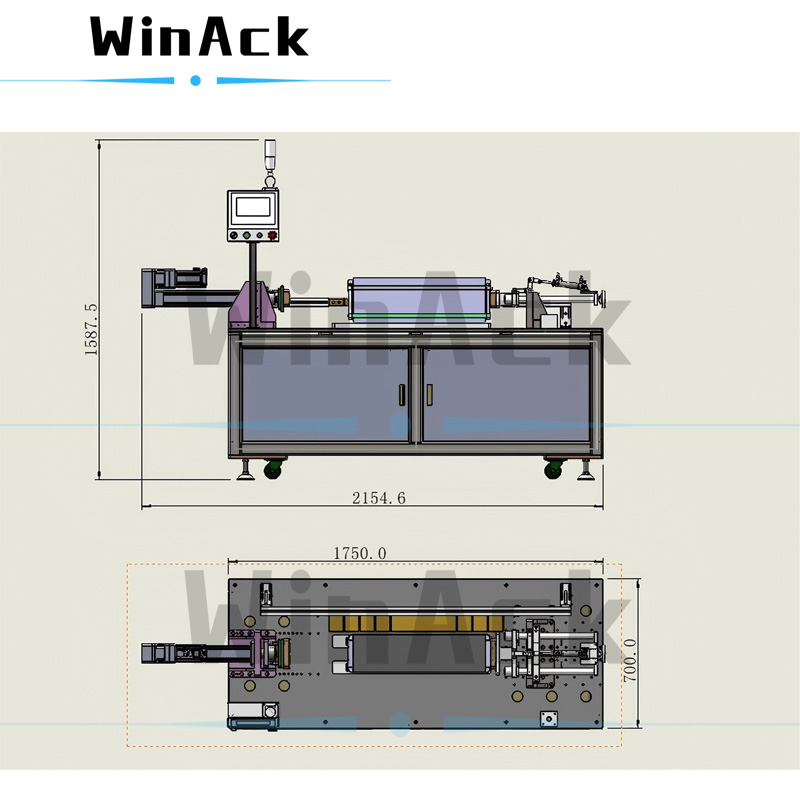

الشكل 2.آلة ضغط بطاريات الخلايا المنشورية
يرجى التذكير: الصورة كمرجع فقط، يرجى أن تسود العينية.
